飞吉经贸

电话:13365415857

三棵树漆授权一级代理商-济南飞吉经贸有限公司欢迎您!

文章
  • 文章
搜索
首页 >> 产品中心 >>三棵树胶粘剂 >> 双组份拼板胶
详细说明

双组份拼板胶

收藏
  • 商品说明
  • 商品参数

双组份拼板胶

双组份拼板胶

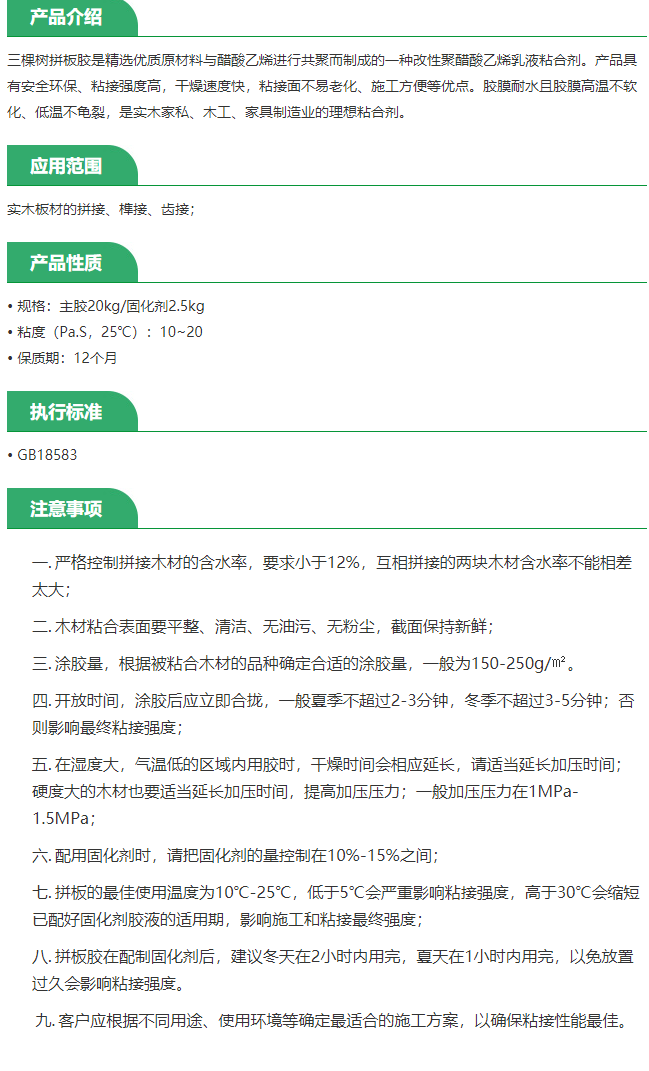

三棵树拼板胶是精选原材料与醋酸乙烯进行共聚而制成的一种改性聚醋酸乙烯乳液粘合剂。产品具有安全环保、粘接强度高,干燥速度快,粘接面不易老化、施工方便等优点。胶膜耐水且胶膜高温不软化、低温不龟裂,是实木家私、木工、家具制造业的理想粘合剂。

一. 严格控制拼接木材的含水率,要求小于12%,互相拼接的两块木材含水率不能相差太大;

二. 木材粘合表面要平整、清洁、无油污、无粉尘,截面保持新鲜;

三. 涂胶量,根据被粘合木材的品种确定合适的涂胶量,一般为150-250g/㎡。

四. 开放时间,涂胶后应立即合拢,一般夏季不超过2-3分钟,冬季不超过3-5分钟;否则影响粘接强度;

五. 在湿度大,气温低的区域内用胶时,干燥时间会相应延长,请适当延长加压时间;硬度大的木材也要适当延长加压时间,提高加压压力;一般加压压力在1MPa-1.5MPa;

六. 配用固化剂时,请把固化剂的量控制在10%-15%之间;

七. 拼板的使用温度为10℃-25℃,低于5℃会严重影响粘接强度,高于30℃会缩短已配好固化剂胶液的适用期,影响施工和粘接强度;

八. 拼板胶在配制固化剂后,建议冬天在2小时内用完,夏天在1小时内用完,以免放置过久会影响粘接强度。


×
seo seo
